A. KONFIGURASI
ACCESS POINT
1. Nyalakan Access Point kemudian masuk
pada pengaturan konsol dengan memasukkan IP Address dari wireless access point
(192.168.1.1) ke web browser pada computer / laptop.
2. Jika muncul kolom login maka masukkan “admin”
untuk username dan password.
3. Kemudian masuk pada kolom “Setup” dan
lakukan pengaturan IP Address untuk access point, misal 192.168.1.1 dengan nilai
subnet mask 255.255.255.0. Jangan lupa berikan layanan ip dhcp untuk client
agar client yang melakukan access dengan access point tidak kesulitan dalam
melakukan pengaturan ip address.
Misal starting IP dimulai dari IP 192.168.1.10
dan minimum number of dhcp 20, artinya hanya 20 layanan IP yang nantinya
diberikan untuk para client, yaitu dari range IP 192.168.1.10 – 192.168.1.29. Jika semua konfigurasi selesai maka
klik “Save setting” untuk menyimpan pengaturan dari access point yang telah
kita konfigurasi.
4. Masih pada pengaturan wireless access
point, setelah melakukan pengaturan IP Address kemudian masuk pada kolom “Wireless”
dan lakukan pengaturan pada Wireless SSID dan wireless channel. Berikan nama
SSID wireless agar client tidak kebingunan dalam mencari nama access point yang
telah kita buat ini, misal “TK2C_AP1”. Pada pengaturan wireless channel masukkan
pilihan channel yang tersedia, yaitu channel 1 – 11. Misal channel yang akan
digunakan adalah channel 10 dengan frekuensi 2.457 Ghz. Kemudian klik save
setting untuk menyetujui pengaturan yang telah kita lakukan. Sampai disini maka
wireless telah kita konfigurasikan untuk menjadi Access Point dengan nama SSID “TK2C_AP1”.
------------------------------------------------------------------------------------------------------------
B. KONFIGURASI
REPEATER
1. Nyalakan Access Point kemudian masuk
pada pengaturan konsol dengan memasukkan IP Address dari wireless (192.168.1.5)
ke web browser pada computer / laptop.
2. Jika muncul kolom login maka masukkan “admin”
untuk username dan password.
3. Setelah berhasil login maka akan tampak
tampilan dari wireless seperti pada gambar berikut. Masuk pada “Basic-Network”
dan lakukan pengaturan untuk LAN yang meliputi IP Address, Subnet Mask, dan
Default Gateway. Pada pengaturan IP Address masukkan IP 192.168.1.5 sebagai IP
Address wireless yang nantinya akan berperan sebagai Repeater, untuk subnet
mask 255.255.255.0. Pada pengaturan default gateway perlu diingat-ingat alamt IP
Address dari access point yang sudah dikonfigurasi sebelumnya. Karena tujuan
dari konfigurasi wireless repeater ini adalah untuk memperkuat sinyal Access
Point. Disini sinyal access point yang akan kita repeat adalah access point
dengan nama “TK2C_AP1” dengan IP Address 192.168.1.1 seperti yang sudah
dikonfigurasikan pada point di atas. Maka pada alamat default gateway pada
wireless repeater berikan alamat IP Address 192.168.1.1 karena alamat IP
Address tersebut adalah IP dari Access Point TK2C_AP1.
Selanjutnya masuk pada Wireless Mode.
Berhubung wireless akan dikonfigurasikan sebagai repeater, maka pada pilihan
mode wireless yang tersedia pilih ke mode repeater, yaitu “Wireless Ethernet
Bridge”. Untuk pengaturan nama SSID repeater dapat diberikan nama terserah kita
ataupun kita samakan dengan nama AP sebelumnya (TK2C_AP1). Pemberian nama /
SSID pada wireless repeater tidak terlalu berpengaruh. Selanjutnya pada
pengaturan Channel alokasikan / samakan dengan channel yang telah dikonfigurasi
pada wireless AP sebelumnya, yaitu channel 10 dengan frekuensi 2.457GHz. Atau
dengan klik scan dan tunggu beberapa detik maka akan keluar Access Point yang
tersedia. Pengaturan channel pada wireless repeater ini sangat penting
pengaruhnya terhadap koneksi, maka pastikan channel pada wireless repeater sama
dengan channel pada wireless Access Point yang akan kita repeat. Setelah semua
konfigurasi selesai kemudian klik Save setting untuk menyimpan pengaturan yang
telah kita lakukan.

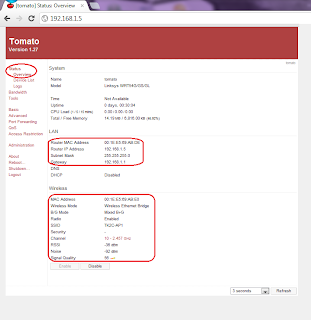

4. Setelah konfigurasi pada wireless
repeater selesai kita juga dapat melihat semua konfigurasi yang telah kita atur
sebelumnya pada kolom “Status - Overview”
------------------------------------------------------------------------------------------------------------
C. TES
KONEKSI CLIENT
1. Selanjutnya adalah menguji koneksi
antara wireless AP dengan wireless repeater melalui sebuah PC client.
Disarankan untuk menguji koneksi dengan menggunakan laptop agar tidak kesulitan
dalam menemukan koneksi Access Point.

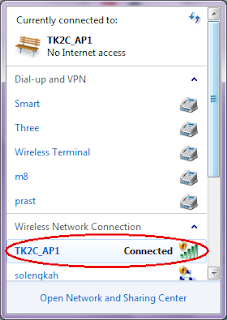

2. Pastikan wireless pada laptop dalam
keadaan aktif. Kemudian search wireless, cari nama wireless Access Point yang
telah kita konfigurasikan sebelumnya, yaitu “TK2C_AP1”. Lakukan koneksi dengan
wireless AP TK2C_AP1.
3. Setelah berhasil “connect” selanjutnya
memastikan laptop kita mendapatkan layanan IP Address. IP Address yang didapat
adalah 192.168.1.10 dan sesuai dengan IP Address
DHCP yang telah kita konfigurasikan di AP sebelumnya, yaitu antara range IP 192.168.1.10 sampai 192.168.1.29.
4. Selanjutnya adalah menguji koneksi dari
wireless AP dengan wireless repeater dangan menggunakan perintah PING.
5. Apakah wireless repeater yang kita buat
sudah benar benar terkoneksi dengan wireless AP (TK2C_AP1). Langkah-langkahnya
adalah pada laptop yang sudah terkoneksi dengan wireless AP buka Command Prompt
/ CMD. Pada cmd masukkan perintah “ping 192.168.1.1” kemudian tekan enter dan
amati hasil dari proses ping. Jika terjadi pesan “Reply from 192.168.1.1” maka
laptop sudah terkoneksi dengan baik dengan wireless AP (TK2C_AP1).
6. Tetap pada tampilan CMD, selanjutnya
untuk menguji koneksi wireless repeater yang me-repeat Access Point TK2C_AP1
adalah dengan melakukan “ping 192.168.1.5” kemudian tekan enter dan amati hasil
dari proses ping. Jika terjadi pesan “Reply from 192.168.1.5” maka laptop juga sudah
terkoneksi dengan baik dengan wireless repeater.
------------------------------------------------------------------------------------------------------------
Semoga Bermanfaat
